積層型多流路反応器「SMCR®

SMCR®のラインナップ

ラボ用機器から量産用の大容量機器までをラインナップしており、ご要望・開発ステージにおいて様々なマイクロフローリアクター関連機器をご提案いたします。

ラボ~ベンチ試験用機器

チューブ型ラボ試験システム

対象:フロー合成実験を安価に始めたい方

  • 流路:直径1 mm、2 mm
  • 流路長:1000~10000 mm
  • 流路本数:1本

チューブ試験装置およびラボ試験用の各種パーツは株式会社DFC様を通じてご購入いただいております。

詳しくはお問い合わせください。

株式会社DFC

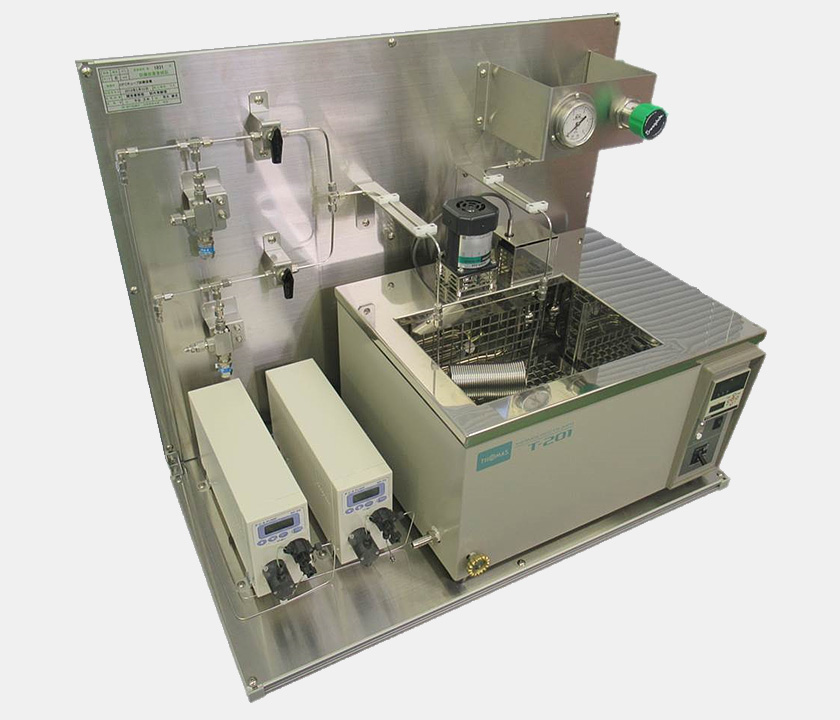

チューブ試験装置ユニット
チューブ試験装置ユニット

標準型SMCR®試験機

対象:生産用と同じ流路仕様でラボ~ベンチ試験をおこないたい方

標準型SMCR®試験機のラインナップ
機器名称 SMCR®試験機 SMCR®試験機 Ⅱ セラミック製SMCR®試験機
非分解型 (※) 分解型

本体サイズ (mm) (L×W×H) 260×180×63 322×200×135 410×340×73 420×410×75
重量 (kg) 24 70 85 ~75
材質
  • Stainless Steel Type 316L
  • Stainless Steel Type 316L
  • 本体: Al203
  • フランジ: ハステロイ/樹脂
反応操作方法 2種類の流体(液+液、液+ガス)を内部で混合
反応流路仕様
  • 流路サイズ: R1mm半円
  • 流路長: 2.6m
  • 流路本数: 12 / 24本
  • 流路サイズ: R1mm円
  • 流路長: 20m
  • 流路本数: 4本
  • 流路サイズ: 2mm 矩形
  • 流路長: 10 / 36m
  • 流路本数: 1 / 3本
温調操作方法 温調流路への熱媒・冷媒供給
使用温度範囲 (℃) 250 200 180 180
使用圧力範囲 (MPa) 8.0 2.0 2.0 2.0

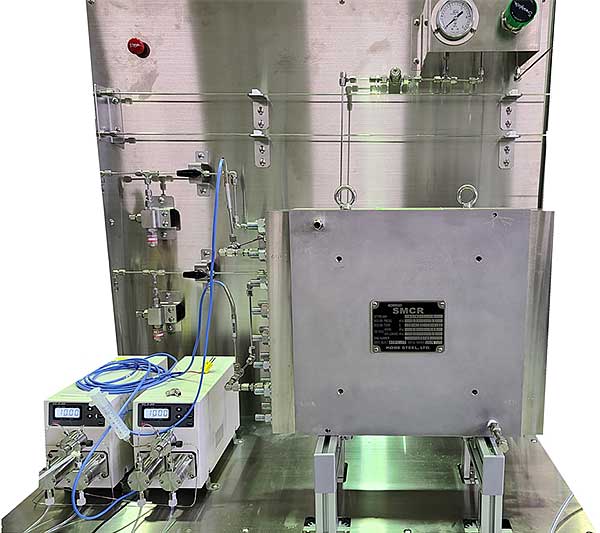

SMCR®試験装置

SMCR® 試験装置とは、試験用の小型 SMCR® と試験に必要な機器を一体化させたフロー合成検討用試験ユニットです。

対象:

  • 速やかにフロー合成検討をスタートしたい方
  • 実生産へ向けた初期のスケールアップを検討中の方

特徴:

  • 速やかに試験を開始することが可能
  • SMCR®の選定が可能で広範囲な反応・滞留時間に対応可能
SMCR®試験装置
SMCR®試験装置

カスタマイズ型SMCR®試験機

対象:

  • 生産用と同じ流路仕様でラボ試験を行いたい方
  • 任意の流路径、流路長でラボ試験を行いたい方

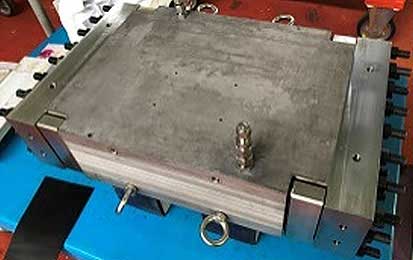

分解型SMCR®
分解型SMCR®

パイロット~実生産用機器

パイロット~実生産ステージではラボ~ベンチステージで明らかになった反応条件を元に、流路数を増やし、オーダーメイドで生産拡張をおこないます。処理流量に応じた機器を設計し、ご提案をいたします。

また、機器単品だけでなく、付帯機器を組み込んだユニット設計・提案もおこなっております。

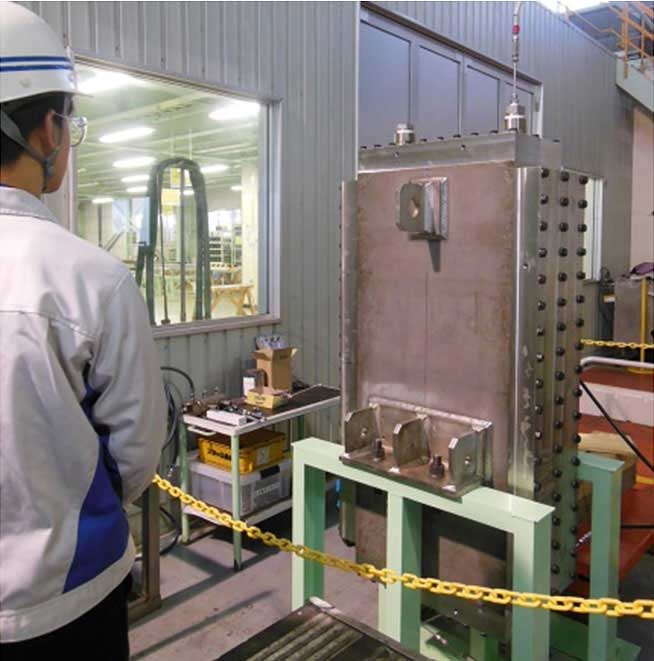

パイロット~実生産用SMCR®
パイロット~実生産用SMCR®

受託試験

当社研究所で保有するラボ試験装置、ベンチ試験装置を用いて、以下の流れでご要望の反応試験を受託します。試験実施の際はご見学頂くことも可能です。

  • ①試験ご相談
  • ②NDA締結
  • ③試験条件打合せ
  • ④試験
  • ⑤結果報告

また、株式会社ナード研究所様にて各種ラボ試験、SMCR®試験機を用いた受託試験を実施することも可能です。

詳しくはお問い合わせください。

株式会社ナード研究所

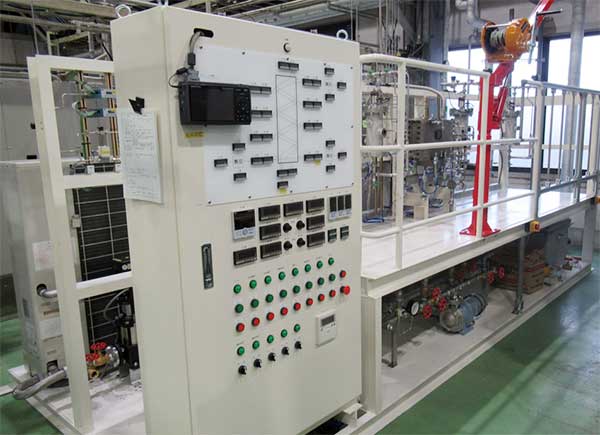

当社ベンチ試験装置
当社ベンチ試験装置
